產品說明
28點NPN型輸入，20點繼電器（R）或晶體管（T）或繼電器晶體管混合（RT）輸出
AC220V（E）電源或DC24V（C）電源
不支持?jǐn)U展模塊，但可外接2塊BD板和1個左擴展ED模塊
具有更高的處理速度
帶時鐘并對數據進行掉電保持
支持基本的邏輯控制和數據運算
支持高速計數、脈沖輸出、外部中斷、C語言編輯功能塊、I/O點的自由切換、自由格式通訊、MODBUS通訊等功能
一般規格
性能規格
產品外觀及尺寸(單位:mm)
28點NPN型輸入，20點繼電器（R）或晶體管（T）或繼電器晶體管混合（RT）輸出
AC220V（E）電源或DC24V（C）電源
不支持?jǐn)U展模塊，但可外接2塊BD板和1個左擴展ED模塊
具有更高的處理速度
帶時鐘并對數據進行掉電保持
支持基本的邏輯控制和數據運算
支持高速計數、脈沖輸出、外部中斷、C語言編輯功能塊、I/O點的自由切換、自由格式通訊、MODBUS通訊等功能
一般規格
| 項目 | 規格 |
| 絕緣電壓 | DC 500V 2MΩ以上 |
| 抗噪聲 | 噪聲電壓1000Vp-p 1uS 脈沖1分鐘 |
| 空氣 | 無腐蝕性、可燃性氣體 |
| 環境溫度 | 0℃~60℃ |
| 環境濕度 | 5%~95%（無凝露） |
| 通訊口1 | RS-232，連接上位機、人機界面編程或調試 |
| 通訊口2 | RS-232，連接智能儀表、變頻器等 |
| 通訊口3 | RS-485，連接智能儀表、變頻器等 |
| 安裝 | 可用M3的螺絲固定或直接安裝在的導軌上 |
| 接地 | 第三種接地（不可與強電系統公共接地） |
性能規格
| 項 目 | 規 格 | |
| 程序執行方式 | 循環掃描方式 | |
| 編程方式 | 指令、梯形圖并用 | |
| 處理速度 | 0.05us | |
| 停電保持 | 使用FlashROM及鋰電池 | |
| 用戶程序容量 | 256KB | |
| I/O點數 | 總點數 | 48點 |
| 輸入點數 | 28點（X0~X33） | |
| 輸出點數 | 20點（Y0~Y21） | |
| 內部線圈（X） | 896點：X0~X77、X10000~X11177、X20000~X20177、X30000~X30077 | |
| 內部線圈（Y） | 896點：Y0~Y77、Y10000~Y11177、Y20000~Y20177、Y30000~Y30077 | |
| 內部線圈（M、HM） | 11008點 | |
| 流程（S、HS） | 1152點 | |
| 定時器（T） | 點數 | 672點 |
| 規格 | 100mS定時器：設置時間0.1~3276.7秒 10mS定時器：設置時間0.01~327.67秒 1mS定時器：設置時間0.001~32.767秒 | |
| 計數器（C） | 點數 | 672點 |
| 規格 | 16位計數器：設置值K0~32,767 32位計數器：設置值-2147483648~＋2147483647 | |
| 數據寄存器（D） | 11048字 | |
| FlashROM寄存器（FD） | 7120字 | |
| 高速處理功能 | 高速計數、脈沖輸出、外部中斷 | |
| 口令保護 | 6位長度ASCII | |
| 自診斷功能 | 上電自檢、監控定時器、語法檢查 | |

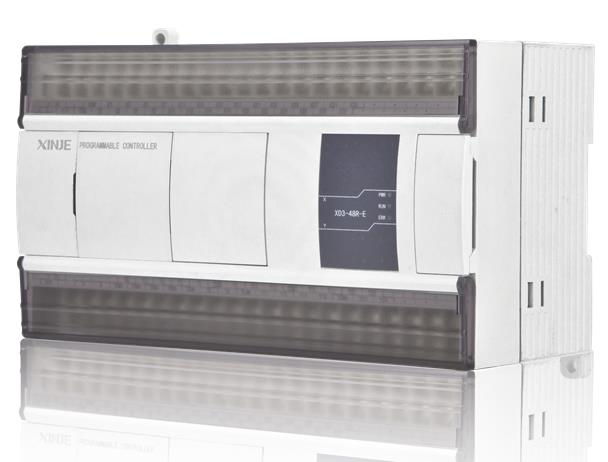

產品外觀及尺寸(單位:mm)
