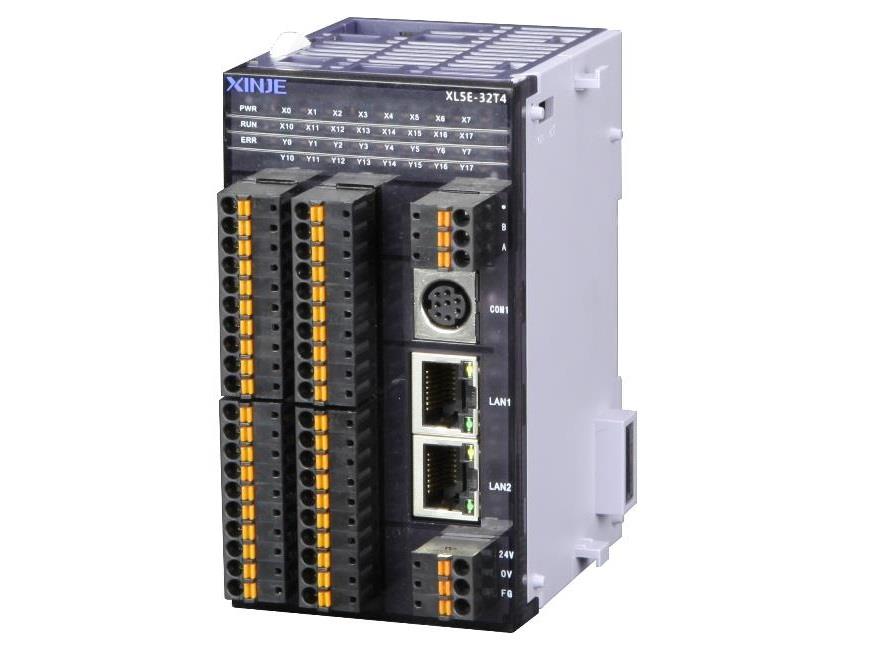

產品特點
以太網薄型PLC，小巧實用，節省安裝空間
支持2~4路高速脈沖輸出，3~4路AB相高速計數
8/16點輸入、8/16點輸出；晶體管輸出，DC24V電源
最多可外接擴展16個擴展模塊、1個ED模塊
帶2個以太網口，可實現以太網通訊
具有更高的處理速度，約為XC系列的12倍
帶時鐘并對數據進行掉電保持
支持基本的邏輯控制和數據運算
支持X-NET現場總線、PID、外部中斷、C函數功能塊、MODBUS通訊等功能
型號一覽表
型號 | 輸入點數 （DC24V） | 輸出點數 （R，T） | ||||||
AC電源 | DC電源 | |||||||
繼電器輸出 | 晶體管輸出 | 晶體管繼電器混合輸出 | 繼電器輸出 | 晶體管輸出 | 晶體管繼電器混合輸出 | |||
NPN 型 | - | - | - | - | XL5E-16T | - | 8點 | 8點 |
- | - | - | - | XL5E-32T | - | 16點 | 16點 | |
- | - | - | - | XL5E-32T4 | - | 16點 | 16點 | |
功能配置表
×不支持 √支持
系列及 點數 | USB口 | 232口 | 485口 | 以太 網口 | 擴展 模塊 | 擴展 BD板 | 左擴展ED模塊 | 高速計數 路數 | 脈沖輸 出路數 （T/RT型） | 外部 中斷 | |
遞增 模式 | AB相 | ||||||||||
XL5E-16T | × | 1 | √ | 2 | 16個 | × | 1個 | 3 | 3 | 2 | 6 |
XL5E-32T | × | 1 | √ | 2 | 16個 | × | 1個 | 3 | 3 | 2 | 10 |
XL5E-32T4 | × | 1 | √ | 2 | 16個 | × | 1個 | 4 | 4 | 4 | 10 |
注意：所有機型均標配時鐘功能。
本規格
項目 | 規格 |
絕緣電壓 | DC 500V 2MΩ以上 |
抗噪聲 | 噪聲電壓1000Vp-p 1us脈沖1分鐘 |
空氣 | 無腐蝕性、可燃性氣體 |
環境溫度 | 0℃~55℃ |
環境濕度 | 5%~95%（無凝露） |
PORT1口 | RS232，連接上位機、人機界面編程或調試 |
PORT2口 | RS485，連接智能儀表、變頻器等 |
以太網口 | RJ45，連接上位機、監控，與局域網內的其他設備通訊 |
PORT3口 | 擴展ED通訊口 |
安裝 | 可用M3的螺絲固定或直接安裝在的導軌上 |
接地（FG） | 第三種接地（不可與強電系統公共接地） |
※1：用戶程序容量，指保密下載時的最大程序容量。
※2：I/O點數，指用戶可從外部接入、輸出信號的端子數。
※3：X，指內部輸入繼電器，超出I點數的X可用作中間繼電器。
※4：Y，指內部輸出繼電器，超出O點數的Y可用作中間繼電器。
※5：【】標志，為默認的斷電保持區域,不可更改。
※6：特殊用，指被系統占用的特殊用途的寄存器，不可另作他用，詳情參閱附錄1。
※7：輸入線圈、輸出繼電器/晶體管的編號為八進制數，其他存儲器的編號均為十進制數。
※8：沒有與外設實連的I/O可作為快速內部繼電器使用。
外觀尺寸圖（單位：mm）

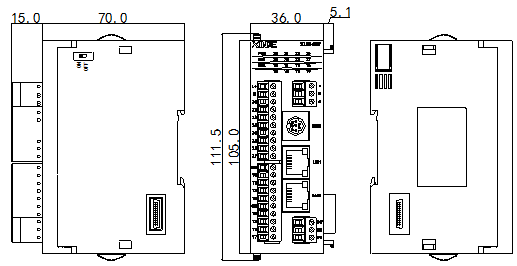

XL5E-16：

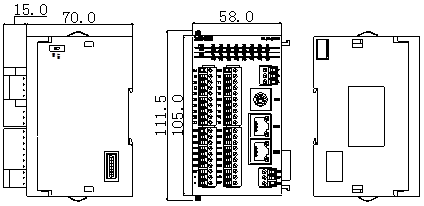

XL5E-32、XL5E-32T4：
