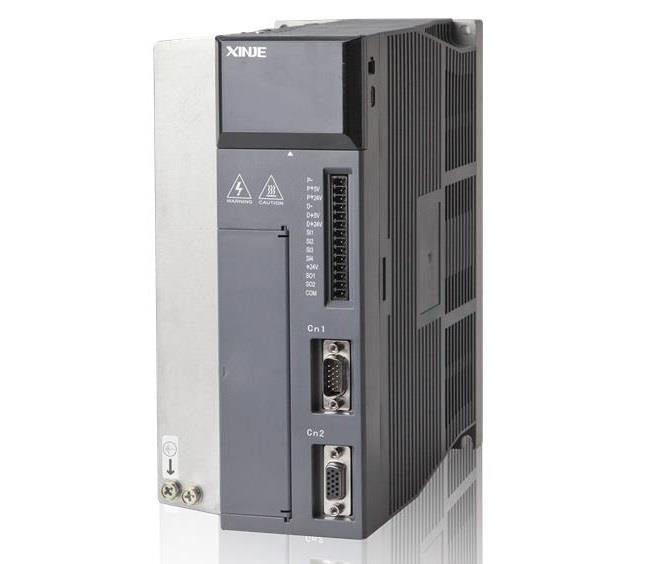

產品說明
DS3系列包含先進智能控制系統，能夠顯著抵抗外部擾動，提高系統剛性，縮短定位時間（定位時間約為本公司以往產品1/2）。
更平滑快速的速度響應：內置狀態觀測器，速度跟蹤穩定精準，能夠有效抑制機械振動。
運動總線控制系統，更高效的通訊方式：目前僅應用于信捷全系列產品
最快指令刷新速度1KHz，通過實時的通訊，使得控制更加迅捷、準確，連接更加簡潔、方便。
三種控制方式，無縫切換：位置控制、速度控制、轉矩控制
IO 配置靈活：4路DI輸入、2路DO輸出
輸入形態：脈沖+方向、AB相脈沖
輸入頻率：集電極開路200kpps，差分驅動500 kpps
接口電路：集電極（+24V電平）/差分輸入
通訊口：RS232
完善的保護，安全可靠：過壓、欠壓、過流、超速、過載、編碼器異常、位置偏移過大等。
內置再生電阻
命名規則
1： | 系列名稱 | DS3L：DS3L系列脈沖型伺服驅動器 |
2： | 輸入電壓 | 4：三相380VAC（適用于1.5KW及5.5KW以上的驅動器） |
3： | 功率 | 5P5：5.5KW |
7P5：7.5KW | ||
4： | 輸入指令類型 | P：兼容脈沖型與總線型 |
5： | 編碼器類型 | Q：正交編碼器 |
6： | 設計開發順序 | A |
規格參數
伺服單元型號 | DS3L-PQA系列 | |||
功率范圍 | 5.5KW~7.5KW | |||
基本規格 | 輸入電源 | 單/三相AC220V±10，50/60Hz 三相 AC340V~440V，0Hz/60Hz | ||
反饋 | 增量型2500線 | |||
使用/保管溫度 | 0～+50℃/ ?20～+85℃ | |||
使用/保存溫度 | 90%RH以下（不得結露） | |||
耐振動/耐沖擊強度 | 4.9m/s2/ 19.6m/s2 | |||
控制方式 | 速度/轉矩控制 | 負載變動率 | 0～100%負載時：±0.01%以下（額定轉速時） | |
電壓變動率 | 額定電壓±10%：0%（額定轉速時） | |||
頻率特性 | 250HZ（JL≤JM） | |||
軟啟動時間 | 0～65535ms（分別設定加速、減速） | |||
位置控制 | 輸入形態：脈沖+方向、AB相脈沖 | |||
輸入輸出信號 | 編碼器反饋輸出 | 差分方式輸出（ABZ相） | ||
輸入信號 | 外部輸入端子個數：4 | |||
輸出信號 | 外部輸出端子個數：2 | |||
功能 | 再生頻率（秒/每分鐘放電） | DS3L-45P5-PQA~DS3L-47P5-PQA：1.6s/min
| ||
動態制動器（DB）功能 | 無 | |||
再生功能 | 無內置再生電阻 | |||
保護功能 | 過電流、過載、再生異常、過壓、欠壓、散熱片過熱、超速、編碼器異常、編碼器斷線 | |||
LED顯示 | 充電、電源、7段LED×5個（內置數字操作功能） | |||
通訊功能 | 通訊口1（com1） | 連接設備：RS232設備、電腦（PC） 通訊協議：ModbusRtu從設備 串口參數：波特率19200，數據位8，停止位，Modbus站號：1； 功能：聯機調試 | ||
安裝方法 | 基座安裝 | |||
驅動器與電機適配表
驅動器型號 | 電機型號 | 電機代碼 | 電壓等級 |
DS3L-45P5-PQA | MS-180ST-M21520-44P5 | 0150 | 三相380V |
MS-180ST-M35015-45P5 | 1162（1152/0152） | ||
DS3L-47P5-PQA | MS-180ST-M48015-47P5 | 1163（0153） |

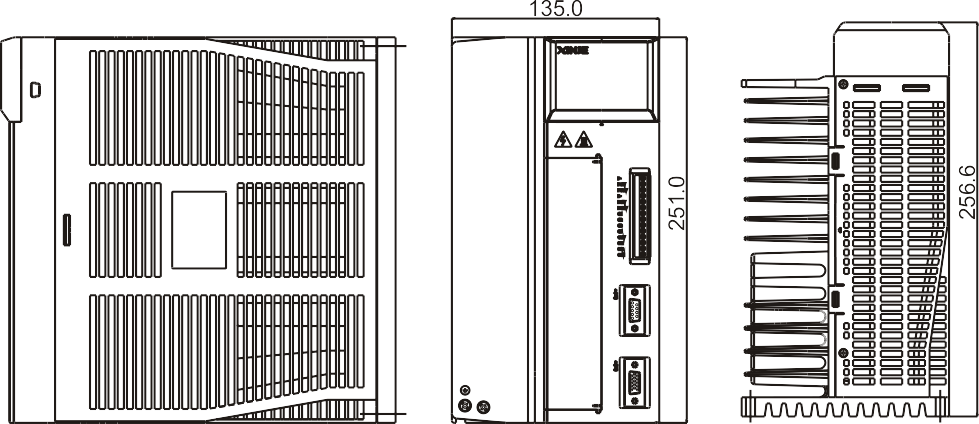

產品尺寸（單位：mm）
